text_test01.dat に
保存されていたとしましょう。
-4.0 8.0 -3.0 4.5 -2.0 2.0 -1.0 0.5 0.0 0.0 1.0 0.5 2.0 2.0 3.0 4.5 4.0 8.0このままデータを見ているだけでも、2次関数であるということはわかります。 では、これをプロットしてみましょう。 コマンドラインからgnuplot と打って起動させましょう。すると、
% gnuplot
G N U P L O T
Version 4.6 patchlevel 6 last modified September 2014
Build System: FreeBSD i386
Copyright (C) 1986-1993, 1998, 2004, 2007-2014
Thomas Williams, Colin Kelley and many others
gnuplot home: http://www.gnuplot.info
faq, bugs, etc: type "help FAQ"
immediate help: type "help" (plot window: hit 'h')
Send comments and requests for help to <info-gnuplot@dartmouth.edu>
Send bugs, suggestions and mods to <bug-gnuplot@dartmouth.edu>
gnuplot>
となって、gnuplot 内でコマンド待ち状態になります。
ここで、
gnuplot> quitとやると、終わってしまいます。 これではいけませんね。 終わってしまった人はもう一度コマンドラインから gnuplot とキー入力して gnuplot を起動してください。
さて気を取り直して、gnuplot が起動された状態で、

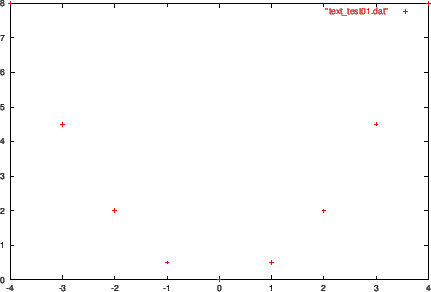

gnuplot> plot "text_test01.dat"としてみてください。画面上にプロット(図11)されたはずです。 これで2次関数であることが目でみてわかりました。
このように、2列に x y の順にデータが格納されたファイルさえ
つくれれば、gnuplot はそれを表示することができます。
これが gnuplot の最小限の基本的な機能です。
はじめに挙げた市販のソフトウェアに比べて何と素朴な機能かと
驚くかも知れません。
しかし、いろいろな機能があるソフトウェアもグラフ描画については
素朴なこのような機能の拡張であると言えるでしょう。
gnuplot にしても、この基本的な部分からかなりいろいろな
ことができるように拡張されてきました。
その部分を次の節からみていきましょう。
![\includegraphics[clip,keepaspectratio,width=0.8\textwidth]{gnuplot_fig/text_test01.eps}](img36.png)
